槽体可用低碳钢内衬玻璃钢，或300系列不锈钢，换热器的换热板应采用316不锈钢。

槽液控制

磷化液外观 浅绿色

总酸度（点） 70~130

游离酸度（点） 6~18

磷化时间（min） 10~20

磷化温度（℃） 75~85

磷化方法  浸渍

初次配制1000L槽液：

先在槽中加入1/3体积的水，再按1:2.5比例加入BL-101磷化液，并搅拌均匀，然后加水至规定值，搅拌槽液，取样测定总酸度。再加水至1000L，搅拌槽液，最后取样测定总酸度。

槽液的调整1000L：

随着处理工件数量的增加，槽液的总酸度会逐步下降，需要定期检测和补充。其方法是向槽液中添加HH315X提高总酸度。每添加磷化液10公斤，总酸上升5~8个点，游离酸上升0.1~0.2点。如游离酸过高可加入纯碱调试：1吨槽液加2公斤下降1个点。

技术指标：

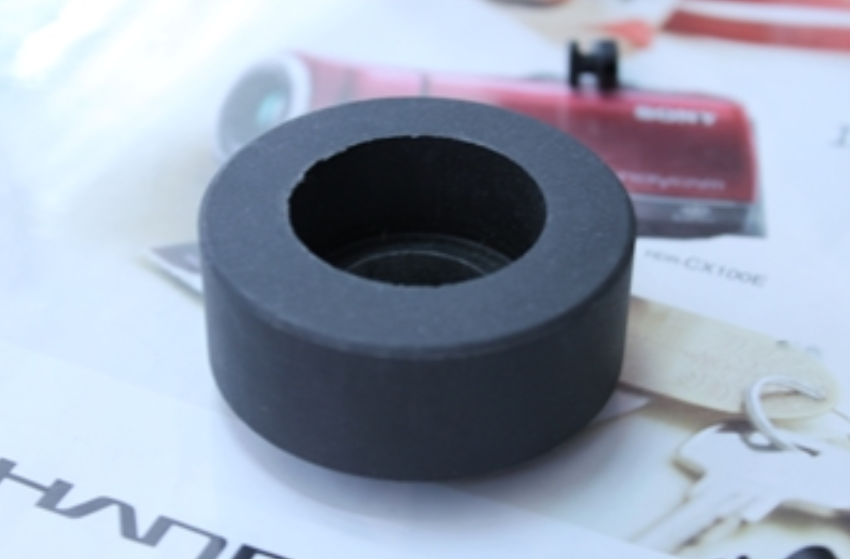

1．膜层外观：均匀、致密，黑色。膜厚：2-5µm。

2．膜层符合国际：GB/T12612-90，耐3%CuSO4>180s。

贮存

是酸性液体，存放于室内，远离碱类。





英汉互译

0 / 500



无输入内容

SVIP无限畅享

你的文本：

0/2000



你可以参考以下模版

句子润色

语法纠错

翻译

单词百科

写作模板

论文去重

代码分析

重点提炼

内容扩写

写作建议

智能回复

prompt优化

10次免费权限用完啦

开通超级会员，无限畅享使用特权
